從業務的視點認識PLM系統

PLM系統的本質作用是推進業務變革，目的是實現收益向上，這和企業戰略息息相關。如果現有業務模式不適合這種變革，那么企業也很難用好PLM系統。從圖1中可以看出，PLM系統不僅關注產品的虛擬階段，而且和采購、生產、售后等實體階段有聯系。單純以提高研發效率或縮減成本為目的導入PLM系統，很容易進入局部陷阱，導致項目的失敗。

通常客戶的要求是變動的，而設計人員的數量是相對固定的。把“接受訂單后進行設計”的模式變成“訂單前已經完成設計”的模式，這是企業經營者很希望的事情，因為后者能夠?qū)蛻舻男枨笞龀鲅杆俜磻?yīng)，也能夠縮短研發部門的時間。實踐證明這種模式是可行的，在日本它被成為“流用設計”或者是“借用設計”。

圖1.PLM系統的領域

1

淺談PLM系統的種類

PLM覆蓋了從產品開發到售后服務的整個階段，根據PLM解決方案的提供商的立場不同，大體上PLM系統分為三類：以CAD為中心的PLM、以PDM為中心的PLM和以ERP為中心的PLM。此外還有一種輔助性的PLM，以物料主數據為中心的PLM。雖然有些老生常談，但筆者會更多從業務角度去分析這四種PLM模式。

以CAD為中心的PLM

此模式的PLM通過3DCAD軟件實現產品數據化，實現產品生命周期的數據共有。3DCAD軟件本身具有高效的設計效率和可視化的界面，通過PLM平臺能夠?qū)崿F(xiàn)設計者的共同作業。在實際業務中，企業可能存在多種3D設計軟件或者同一軟件不同版本的情況，這就導致了數據的不一致性和不準確性。這需要企業構筑LDM（Local Data Management）和TDM（Team Data Management）數據管理功能，通過版本等履歷來管理日常完成的CAD數據。此外三維建模是一種復雜設計工作，需要對產品涉及到的參數和容差有深刻的認識，這方面的業務更加考驗研發設計人員的品質工學的能力。

另一方面，通過PLM系統企業實現了數據共有，但3DCAD數據非常龐大，如果發生工程變更，尤其在產品研發階段，設計內容不斷的變更，這會極大地影響網絡傳輸速度和PLM響應速度，引起制造工程信息的混亂甚至PLM系統的崩潰。為了解決這個矛盾，PLM把圖紙狀態分成了“Work in數據”和“共有數據”2種，并且在“共有數據”階段，實現了3D輕量化模型的功能。

但這還不足夠，企業必須從業務著手，推進產品標準化、模塊化的建立和圖紙借用制度，也就是需要建立PLM（橫斷業務的數據共享）和LDM（設計中的數據共享）的模式。

以PDM為中心的PLM

通過PDM管理設計成果（圖紙、設計手冊、零部件屬性等）建立面向產品研發業務的PLM系統。PDM最初是用來解決“信息孤島”問題，實現設計效率化。此模式PLM的核心是PDM功能，通常以BOM為中心進行產品管理。需要注意的是，PDM業務關注研發設計共享，而PLM關注的是以產品為軸的各業務之間的信息傳遞。由于理解上的偏差，導致PLM項目失敗的案例很多。

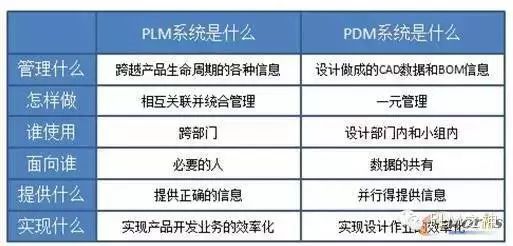

圖2 PLM與PDM的不同點

從圖2中我們可以看出PLM和PDM的區別，再結合PLM成功的項目案例，顯然導入PLM系統不是單純的軟件問題，更涉及到各個相關業務部門。根據筆者的研發改善經驗，要想充分發揮PDM系統功能一是需要建立標準化、模塊化的產品結構；二是是推動“圖紙借用”制度。而要充分發揮PLM系統功能，需要建立能夠正確順暢傳遞產品信息的模式，現在可行的辦法是對BOM進行統一化管理，也就是需要建立統合BOM主數據。

以ERP為中心的PLM

此模式的PLM的關注點是企業經營能力，通過實現經營信息的可視化，把客戶需求的產品信息與企業的經營戰略結合起來。ERP著眼于企業的管理能力，以財務系統為中心的信息化系統。信息收集的范圍涉及到生產管理、銷售管理、采購管理等，是企業的基礎系統。結合PLM系統后，管理層能夠?qū)Ξa(chǎn)品開發相關的資源進行項目管理，并使企業系統（生產管理、銷售管理、采購管理等）具有柔性，在很多項目制企業或者石化企業中，都采用以ERP為核心的PLM。

和PDM為中心的PLM有些類似，要想充分發揮PLM功能，需要采用結合BOM的方法推進業務與系統的結合。并且此模式的PLM，還需要輸入物料相關的材質與素材等生產采購信息，對產品標準化、模塊化、參數化的要求更高。

以主數據為中心的PLM

沒有專門的提供商，通常作為PLM的輔助模塊（例如SAP MDM的模塊）實現信息快速而準確地傳遞。實際上，最先導入ERP系統的企業占據了大多數。當導入PLM系統后，需要實現設計信息和生產信息的共有化。但由于業務部門的內容不同或者供應商對相同產品命名的不同，會導致一物多碼，影響業務效率。

因此，此模式PLM對業務能力要求最高，除了用標準化參數化的設計理念來準備數據外，還需要對各部門的數據進行統一化管理，并且對各部門的業務規則統一化。

2

明確PLM系統導入的目的

PLM項目導入成功的前提在于目的的明確。從圖2我們可以得出PDM的目的是實現設計作業的效率化，這是一個很明確的課題。而PLM的目的是實現企業收益性向上，換句話說，PLM關注客戶需求的新產品開發。這是全局性的視點，但也導致了PLM導入目的的模糊性。

所以在導入PLM系統前，首先企業應該以全局性的視點來審視自身特點，把握企業的特性和業務需求，明確PLM系統涉及的產品和業務。PLM的導入不僅僅是設計部門的課題，而是產品開發過程的課題，和企業的方針緊密的關聯。

根據筆者的經驗，PLM系統導入的前提條件需要整備一下幾點：

• PLM系統導入的背景和目的的明確；

• 設計/開發作業的明確；

• 專業術語、名稱的明確統一化；

• PLM系統范圍的明確；

• 把握設計信息和部門的關系。

3

深刻理解PLM系統的業務機能

雖然不同的PLM提供商對PLM的理解不同，提供的PLM核心內容也不同，但PLM的功能點大都相同，此文就不加以贅述，筆者從業務角度探討一下PLM系統的機能。對于PLM系統涉及到的業務人員，希望PLM能夠快速、準確地提供數據，要求系統具有快速響應性和穩定性。另一方面，PLM系統導入是一種業務變革，是從使用CAD、CAM等軟件進行的個別型設計轉變成了PLM系統下統合型設計。這種變革不僅僅體現在組織形式，更是反映在了人員的思想上。

那么從業務角度上看，PLM系統可分為以下3種功能群。

核心解決方案群，例如統合BOM解決方案，文檔管理方案，產品開發項目管理方案，門戶方案，信息安全方案等。

設計應用方案群，例如CAD集成方案，設計開發方案，組合設計方案，物料信息管理解決方案，國際分散設計方案，協作開發方案等。

價值鏈解決方案群，例如ERP連接方案，采購輔助方案，知識管理方案，配置關聯方案，產品企劃方案等。

2

充分發揮PLM系統機能，現行的企業業務適合嗎？

PLM系統與業務結合程度影響著PLM使用的效果。上文已經說過，PLM是以全局性為視點的系統，涉及了橫斷的業務部門。那么制造企業的研發設計視點是全局性的？還是局部性的？如果是局部性的，那么必然會和PLM系統產生沖突。

要想實現企業的變革和PLM系統的成功導入，必須從理解市場開始。科技的進步和日趨復雜的市場環境，使企業關注小批量多品種的生產模式。要想以適合的成本，適合的時機推出優質產品，必須推進跨部門的研發模式，例如：并行工程、IPD（集成產品開發）、QFD（質量功能展開）或者DFX（面向X的設計）。

另一方面，產品的品質和成本80%以上是在設計階段決定的，建立以研發為中心的生產模式符合現代企業的經營戰略，因此PLM系統是實現產品研發戰略的有效系統。企業通過PLM系統綜合公司以往的產品和技術成果，推進標準產品和模塊的建設，有效地集約資源，達成設計效率化，這是持續追求產品的最適QCD（品質、成本、交期）的活動。

1

業務的理解是PLM系統導入成功的關鍵

PLM系統涉及到多個業務部門，項目負責人應該對產品開發流程有清晰的認識，這里說的研發流程不單純地局限在研發設計部門，而是和市場、企劃、研發、生產、采購等多部門相關的流程。如圖1所示，PLM系統涉及多個部門業務，又和其他系統有交互。

現代市場競爭中，企業以用適合的成本在適合的時機推出優質產品為目標，那么企業如何是把握產品的生命周期呢？如何迅速淘汰滯銷或利潤降低的產品？如何快速推出新產品？如何把握產品品質？等等都是企業所面臨的課題，而PLM系統能夠很好解決有關產品QCD的課題，借用日本PTC社長的話：PLM旨在管理暢銷產品的規格。如何理解暢銷產品的規格，需要對業務有深刻的理解。

品質管理體系的確立

實際上PLM系統并不提供QM（品質管理）工具，但卻管理QM活動產生的成果物，如圖3。國內企業的品質管理活動大都停留在生產階段的QA（品質保證）階段和QC（品質管理）階段，而對從研發端提高產品的QCD的QE（品質工學）理念沒有關注。然而在六西格瑪或者精益生產中，都強調研發設計在公司的重要作用。“從開始就把事情做好！”這是日本企業的口號，他們在研發設計端的投入也超過歐美企業。如果設計端發生錯誤或者延遲，必然對后續環節產生影響，生產的連續性必然也會被打斷。另一方面，品質工學里面有涉及多部門協作研發的工具，能夠幫助設計者更好的理解PLM的應用。

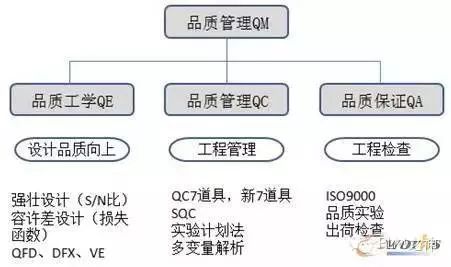

圖3.品質管理體系

建立標準化、模塊化的產品結構

很多企業導入PLM系統后，并沒取得預期效果，相反抱怨迭起：“重碼、廢碼太多”，“設計BOM轉化成MBOM太費勁”，“出貨產品與圖紙對應不上”，“對研發幫助不大”等。供應商和客戶的不同，功能樣式的不同導致產品的多品種多規格。

如果每個零部件都建立新的圖紙和數據，顯然是費時費力。其實PDM的出現就是用來解決信息孤島問題的，但僅僅靠規范的命名并不能解決數據越來越龐大的問題，也不能區分暢銷和滯銷的產品信息。PLM系統通過產品軸管理產品的生命周期，另一方面暢銷產品和滯銷產品并非完全沒有聯系，相反它們大部分結構是相同的，因此PLM系統需要把這部分信息區分出來。

并且業務人員以BOM的形式傳遞產品數據（圖紙、文檔等），為了縮短交貨周期和削減在庫庫存，需要把產品標準化。但是客戶的需求多種多樣，如果針對每種要求都進行設計的話，顯然增加了設計量。這種情況下，先進制造企業通過模塊化的手段（不同模塊的組合來實現產品的多樣化）滿足客戶要求。綜合企業實際和客戶兩方面考慮，模塊可以分為：標準模塊、可選模塊和定制化模塊。

2

研發過程的梳理

中國被稱為“世界工廠”，實際上更類似“世界代工廠”，因為中國企業的研發能力比較薄弱，更多的是模仿設計和生產。在發達國家制造企業中，研發和設計是兩個部門。國內有些企業雖然區分了研發和設計業務，但了解研發意義的企業卻是少數。

可以這樣解釋研發和設計的不同：研發部門制定相應規則，如設計手冊、標準圖紙等；設計部門則是在規則體系下，接合客戶要求進行設計，如定制模塊的圖紙、設計BOM等。這樣做的好處是，設計內容前置，也就是市場人員能夠進行提案銷售和配置設計，迅速報價等，對降低庫存和生存管理也有巨大作用。

3

PLM與業務的結合點

PLM系統主要與研發設計業務結合，所以需要企業對ECM（設計鏈）進行管理和改善，把握業務應用的關鍵點，發揮PLM系統的功能。

1

建立知識管理體系

如果物料凌亂地堆放在工廠，勢必影響生產效率，因為生產人員需要花費大量時間搜尋所需物料。同理，數據信息凌亂地“堆放”在PLM系統中，勢必影響設計效率，因為設計人員需要花費大量時間搜尋所需產品信息。

和物料不同的是，技術部門的成果物是虛擬產品。工廠顯然不能隨意丟棄物料，一是物料需要花錢購買，二是工廠也沒有這么多堆放物料的地方。雖然知識也被看作財富，但當尋找圖紙還不如畫一份的圖紙省事時，設計者自然而然不斷地重復畫相同圖紙，而且這種行為是不斷持續的。

工廠物料很凌亂時，工廠人員可以通過5S和管理制度來整理。同理技術部門也可以通過5S和知識管理體系來建立共享式的資料庫。值得注意的是，活動面向的內容是虛擬的產品信息，對象為腦力勞動者。

2

統合BOM的應用

對于業務人員，使用PLM系統的層面更多的是局限在BOM和CAD的操作，通過BOM傳遞來實現信息在產品軸上傳遞。但由于橫跨產品生命周期的PLM系統所涉及的業務內容不同，導致各部門所涉及的BOM也不同（訂單BOM、設計BOM、制造BOM、采購BOM等）。

為了實現產品生命周的信息正確快速地傳達，需要對各種BOM進行統一化管理。要想建立統合BOM系統，需要有全局性的觀點，通過編碼體系建立的映射關系，以設計BOM為基礎把涉及部門聯系起來。換句話說：統合BOM是橫斷型的產品信息集合。上文提到的以物料主數據為中心的PLM，實際上就是統合BOM的基礎，因為BOM是由P/N（零部件編碼）和P/S（零部件關系）兩部分組合成的。

3

并行工程的推進

從圖4中我們可以看出，并行工程可以看成橫斷型的設計思想。雖然并行工程的成果物大都是圖紙等設計成果物，但是參與并行工程的人員卻涉及到生產、采購、銷售、售后等多業務部門人員，也就是要在設計階段考慮制造、采購和運輸?shù)葐栴}。通過PLM系統，可以縮短并行工程之間的銜接，也就是把從設計到試制階段的交叉過程整合到一個階段，如圖4中的改善目標。

因此同時，從研發到量產階段，信息量驟然增大。虛擬性的圖紙成為實物出現在工廠的各個環節。為了連接2個世界（設計部門的虛擬產品和生產部門的實物產品），通過Bill of Process（過程清單），也就是生產過程管理表來實現的。通過PLM和CAD、CAM技術實現生產準備過程的模擬，縮短虛擬與現實的轉化時間。

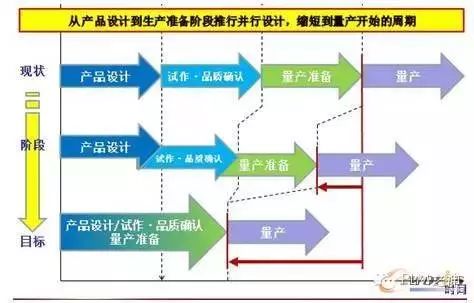

圖4 PLM系統下的并行工程

4

結論

總之，成功導入PLM系統和充分發揮PLM功能，需要以企業戰略為指導，建立以研發設計業務為基礎的多部門協作機制。不斷完善知識管理體制，推進標準化和制度化的建設，通過全體員工的合作努力，建立適合公司業務的信息化系統。
