前言

在工業和科研領域，環境監測系統的重要性日益凸顯。上位機軟件作為環境監測系統的關鍵組成部分，負責數據采集、處理和顯示，對提高監測效率和準確性起著至關重要的作用。

本文將向大家介紹一款用 C# 開發的環境監測上位機軟件。

軟件介紹

本上位機軟件為廣西北海漁場監控項目定制的監控上位機軟件。

開發環境

開發工具：Visual Studio 2019

開發框架：WinForms

使用控件：BeauGaugeInstrumentationSuitePro

主要語言：C#

主要功能

1、使用環境

• 在數據資料目錄下先安裝以下控件和軟件
• 安裝 BeauGaugeInstrumentationSuitePro 控件：
• 運行BeauGaugeInstrumentationSuitePro.msi 安裝包進行安裝。
• 安裝上位機軟件
• 運行北部灣深海網箱養殖水質環境監控系統.msi 安裝包進行安裝。
• 或者，您可以下載綠色版壓縮文件，解壓后直接雙擊運行recvdatasection.exe文件。

2、界面介紹

本上位機軟件分為3個從監測節點和1個主監測節點：

• 從節點：溫度、鹽度、濁度、PH值、溶解氧
• 主節點：氣溫、風速、氣壓、俯仰角、橫滾角、雨量、經緯度

同時，軟件還隱藏了3個備用從節點，以備不時之需。

3、重啟

軟件菜單重啟按鈕：重新內部啟動上位機軟件

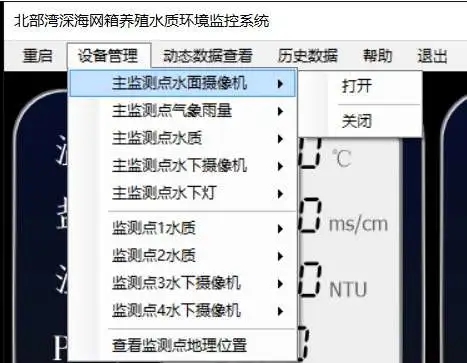

4. 設備管理

可以進行各種設備的管理。

點擊打開和關閉則對應的相關設備進行通電和斷電操作。

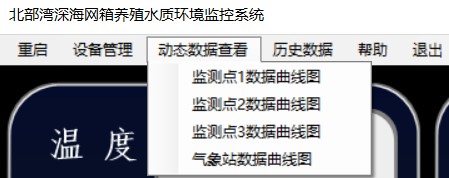

5、數據查看

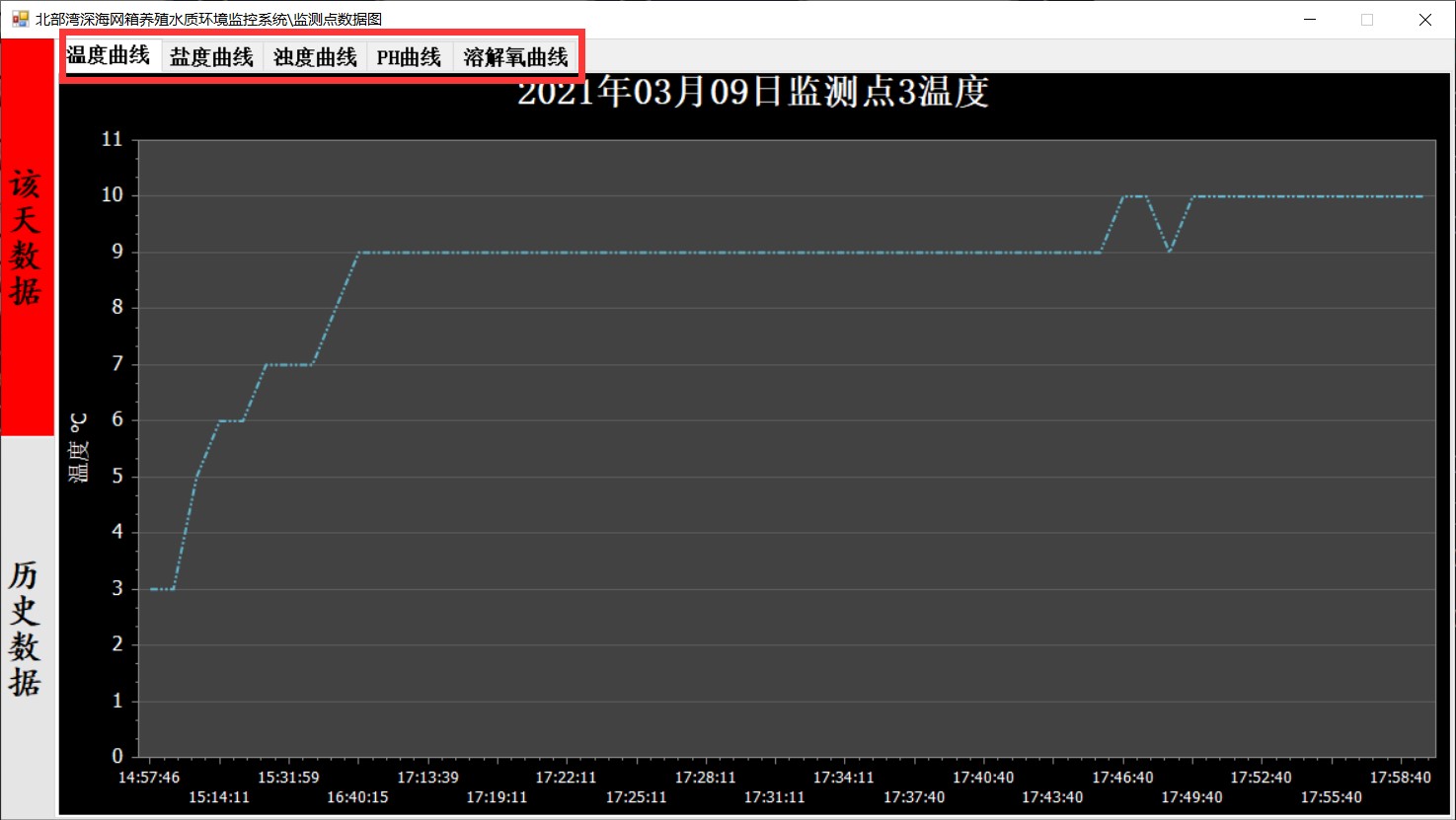

對應監測點數據曲線圖

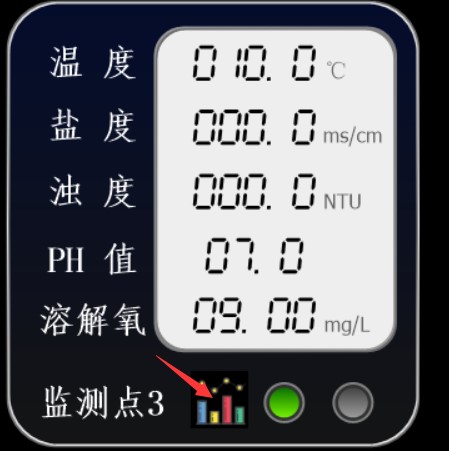

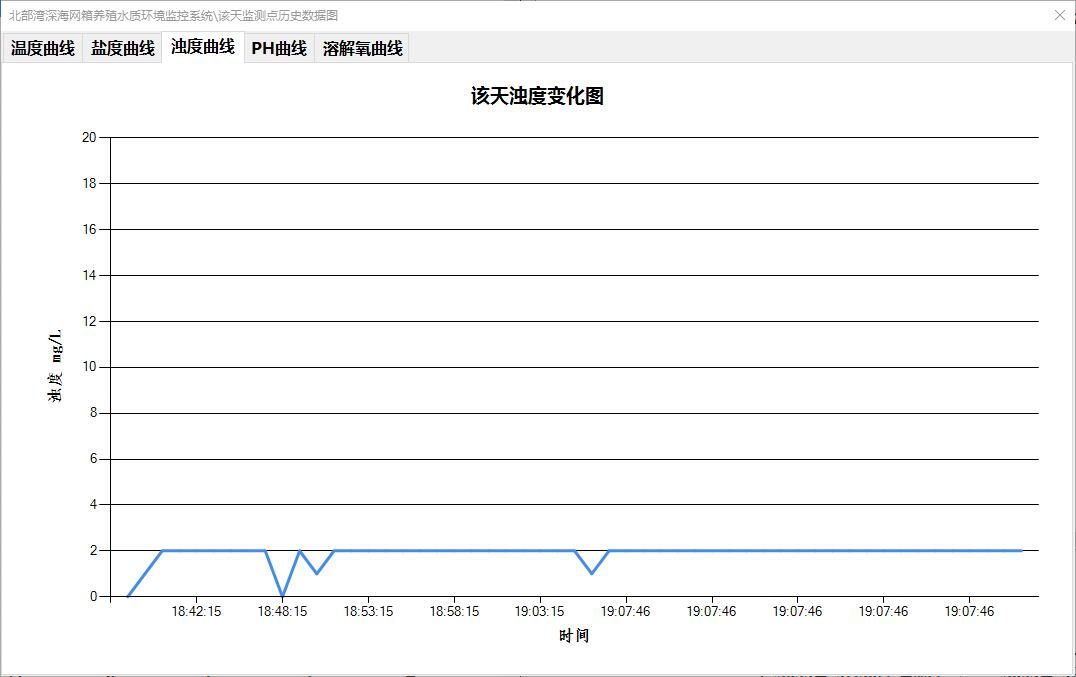

歷史曲線圖需點擊如下圖箭頭所示按鈕，彈出當天的數據信息如下所示：

6、歷史數據

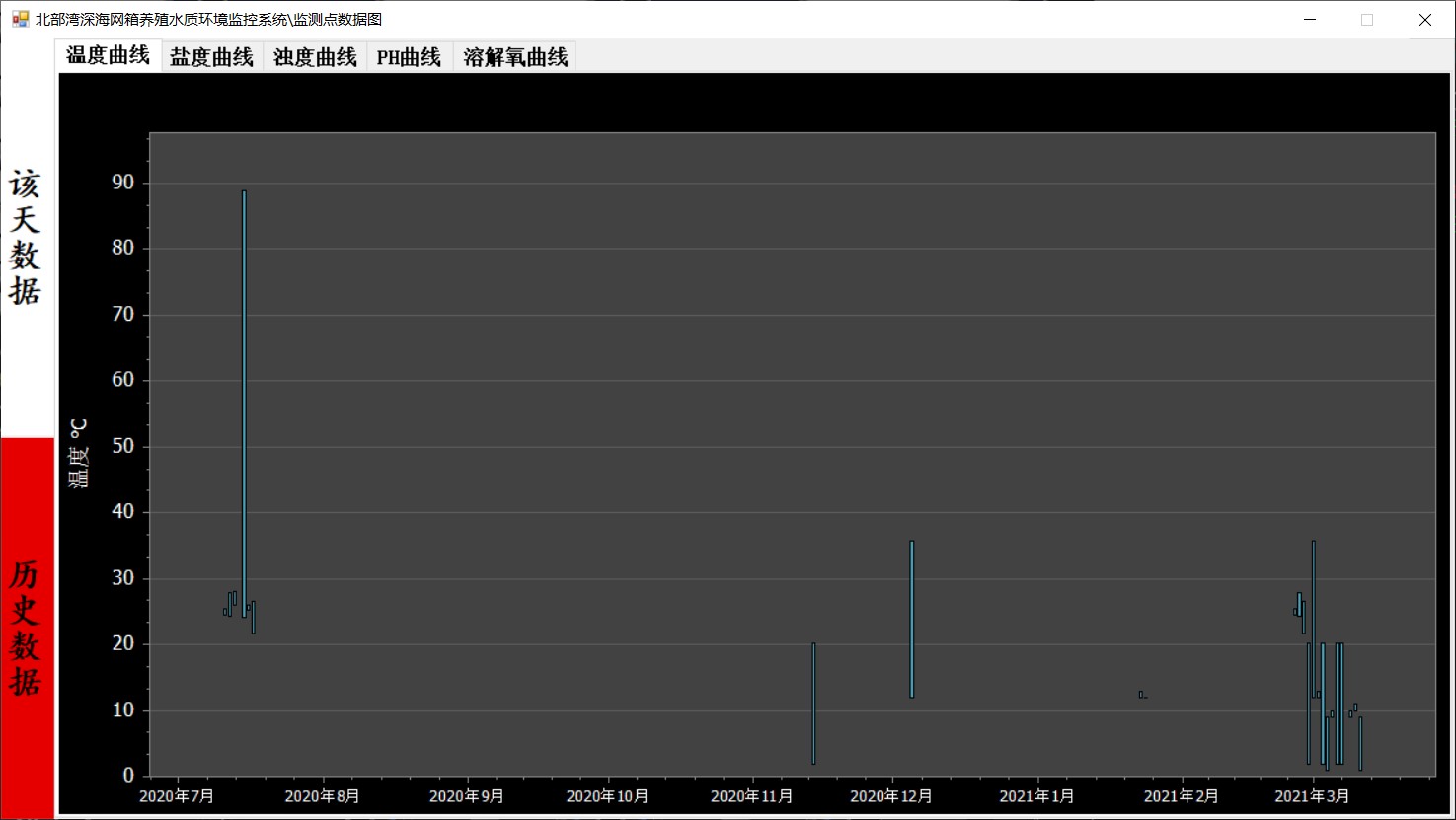

可以進行各種歷史數據操作，可以選擇歷史時間點并打開該天的數據圖。

7、低信號模式

當下位機數據傳輸不穩定或者節點開啟但無數據顯示可打開低信號模式。

8、閾值設置

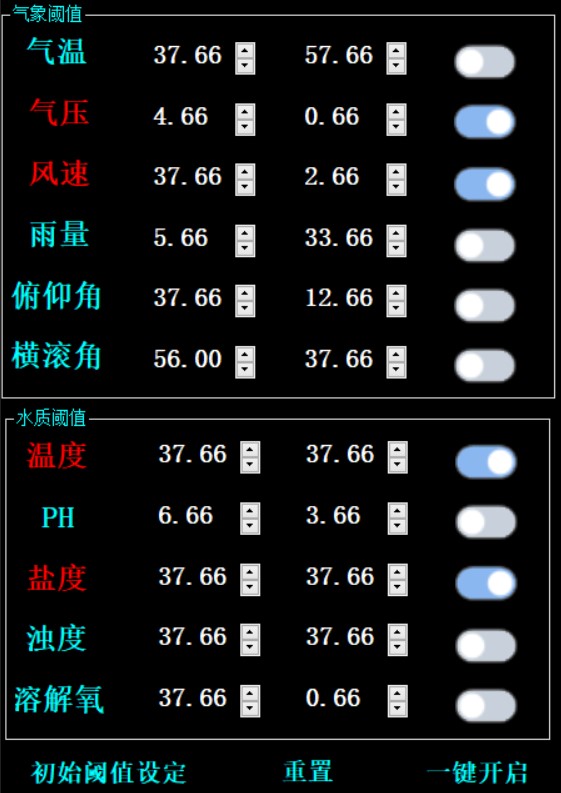

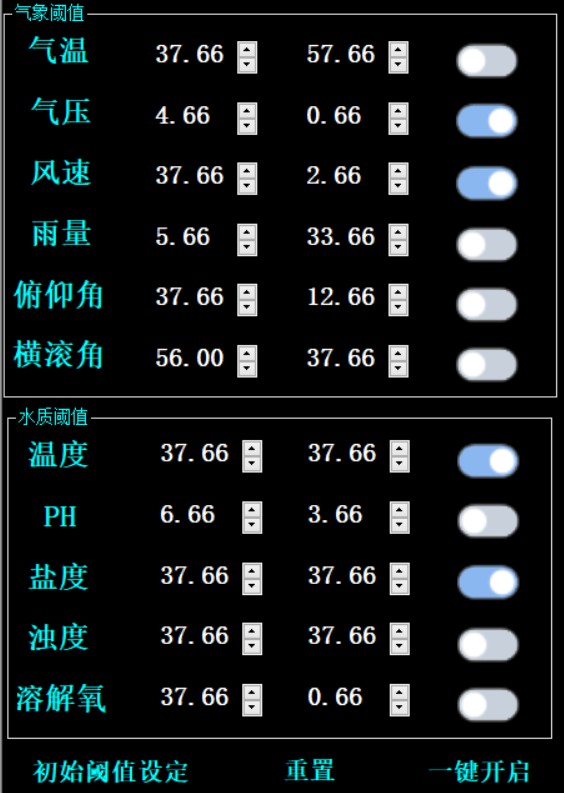

點擊閾值設置按鈕可展出閾值設置界面，再次點擊隱藏，如下圖：

初始化閾值設定：點擊初始化閾值設定按鈕打開初始閾值界面，可設定傳感器數據監測范圍，設定完后保存。點取消退出設定界面。初始閾值數據保存本地，即軟件剛使用時設定完即可，一般不可更改。

重置：重置按鈕即將初始化設定的閾值數據全部覆蓋當前閾值范圍數據，并關閉監測的作用。

一鍵開啟：打開全部傳感器監測數據。可手動單獨開啟，開啟按鈕提示為藍色，關閉為白色。

若監測點數據異常在消息界面以黃色警告字體提示，同時閾值顯示界面異常數據文本變紅色，且每分鐘自動播放2秒提示音。

項目地址

Gitee：https://gitee.com/tytokongjian/beihai-host-computer

總結

此為北海項目中的一部分。監控上位機模板項目，應用于實際生產環境，需要下位機傳感器配合使用。

希望通過本文能為大家在上位機軟件開發方面提供有價值的參考。
