1、八芯線每根的含義

網線采用8根線芯，主要是為了減少電磁信號的相互干擾，只用四根，另外四根可做備份使用。每兩根按一定的密度纏絞在一起，在傳輸電信號時相互之間輻射出的電磁波就會相互抵消，可以消除干擾，因此網線實際也叫雙絞線。

在100M的網絡傳輸，實際只使用了1、2、3、6四根線，也就是橙白、橙、綠白、綠這四根線。其中1、2線用于發送數據，3、6線用于接受數據，4、5線為備用線 ，7、8線則為電話線。網線水晶頭需要按照標準的線序來做，由于網線的雙絞結構，使得網線的每一對線芯絞距、繞線方向、繞線圈數都是不同的。實驗測得網線按照標準的線序來接，網線的干擾最小，傳輸效果最佳。在網線水晶頭制作時，標準的接法有兩種：T568A和T568B。

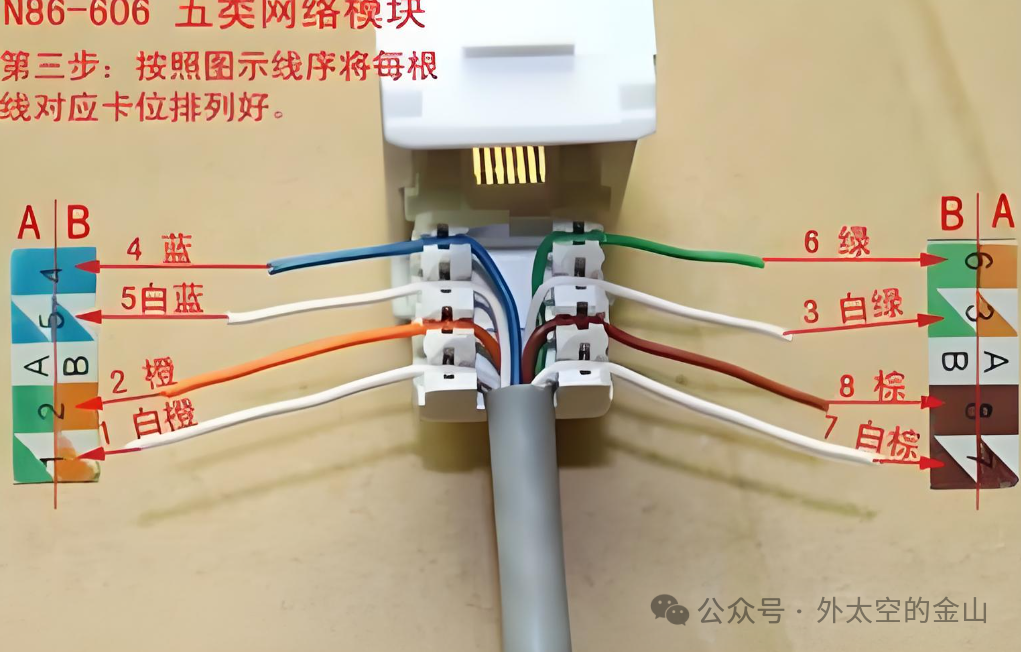

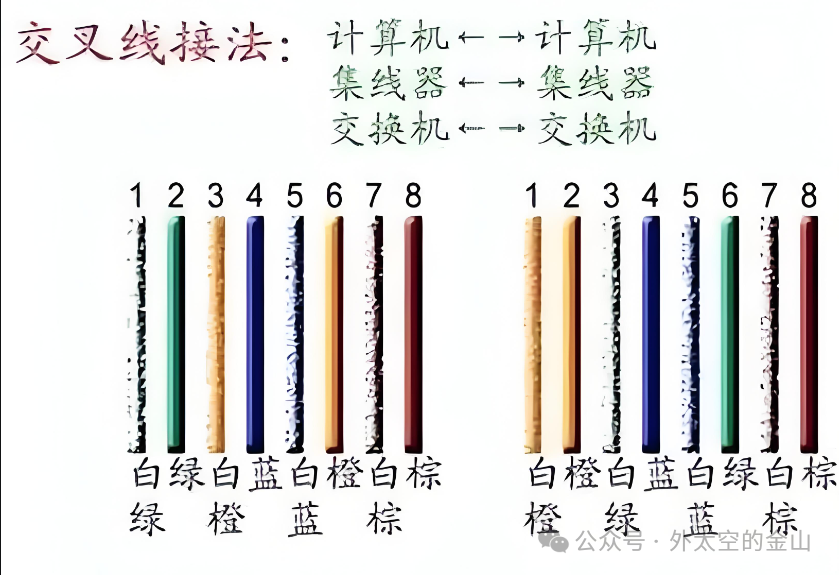

T568A線序：1.綠白，2.綠，3.橙白，4.藍，5.藍白，6.橙，7.棕白，8.棕；

T586B線序：1.橙白，2.橙，3.綠白，4.藍，5.藍白，6.綠，7.棕白，8.棕

1輸出數據 (+)

2輸出數據 (-)

3輸入數據 (+)

4保留為電話使用

5保留為電話使用

6輸入數據 (-)

7保留為電話使用

8保留為電話使用

雖然雙絞線有8根芯線，但在目前廣泛使用的百兆網絡中，實際上只用到了其中的4根，即第1、第2、第3、第6，它們分別起著收、發信號的作用。4、5，7、8是雙向線，保留使用。

剝開網線我們可發現四對雙絞線纏繞的密度并不一樣，用來傳輸數據的橙、綠兩對，纏繞圈數明顯大于用來接地和其它公共用途的棕、藍兩對，所以建議大家平時做跳線時，嚴格按照568B的順序來排列。

2、傳輸距離限制

千兆的網絡中，最大傳輸速率1000Mbps，網線8芯都有使用，比如六類超六類的網線，其中1、2、3、6芯用于發送數據，4、5、7、8用于接收數據。

而4芯網線是不能達到千兆網絡傳輸同時接收和發送數據的要求，最大傳輸速率僅為100Mbps，工程上一般打七折，并根據實際的網線質量決定。

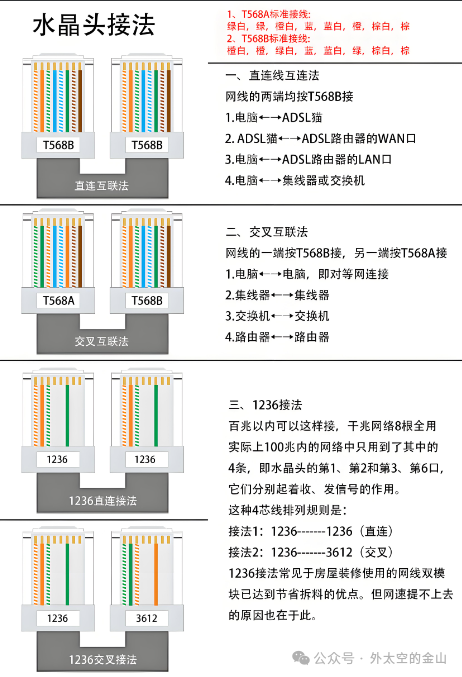

網線接4芯和8芯的區別就是做水晶頭的時候，4芯通常是按照T568B標準只接1236這四個位置，而接8芯網線是按照T568B標準接全部的線芯。

因此，網線只用四芯，用到8根線芯主要是為了減少電磁干擾，網線接四芯和八芯主要的區別就是傳輸速率的不同。在網線使用時，建議按照標準的8芯來制作水晶頭，保證網速的穩定。

雙絞線根據不同規格有不同的傳輸距離。網線在傳輸網絡信號，如果超出了網線本身可以承受的距離，信號就會衰減，嚴重時，網絡信號會中斷。五類，六類都是100米 ，如果要加大傳輸距離，在兩段雙絞線之間可安裝中繼器，最多可安裝4個中繼器。如安裝4個中繼器連接5個網段，則最大傳輸距離可達500m。

同軸電線以太網用細覽的傳輸距離100米左右，粗纜500米左右。

在選擇網線時，網線的傳輸距離對實際工程布線是很重要的，決定網線傳輸距離遠近和網線的電阻有關。電阻越大，傳輸距離越短。

在國際標準上，網線超過100米就會影響信號，在實際情況中，材質上的差異能導致網線電阻大小，同時影響傳輸距離。在市場上網線的材質分為鐵鋁、銅包鋁、高導鋁、銅包銀、全銅、無氧銅等。不同材質的電阻不同，傳輸距離也不同。

鐵鋁網線是很普通的網線，一般傳輸60-70米左右，在普通的網絡環境下使用。銅包鋁網線比鐵鋁網線要好點，能傳輸100米左右。

高導鋁和銅包銀在正常的網絡傳輸環境下能達到150米和180米左右，但要注意的是鐵鋁、銅包鋁、高導鋁、銅包銀的抗氧化性都不是很高，使用的壽命不高，大約2-3年左右。

全銅網線由于材質是青銅，含有雜質，電阻高，最遠能傳輸80米左右，抗氧化高。

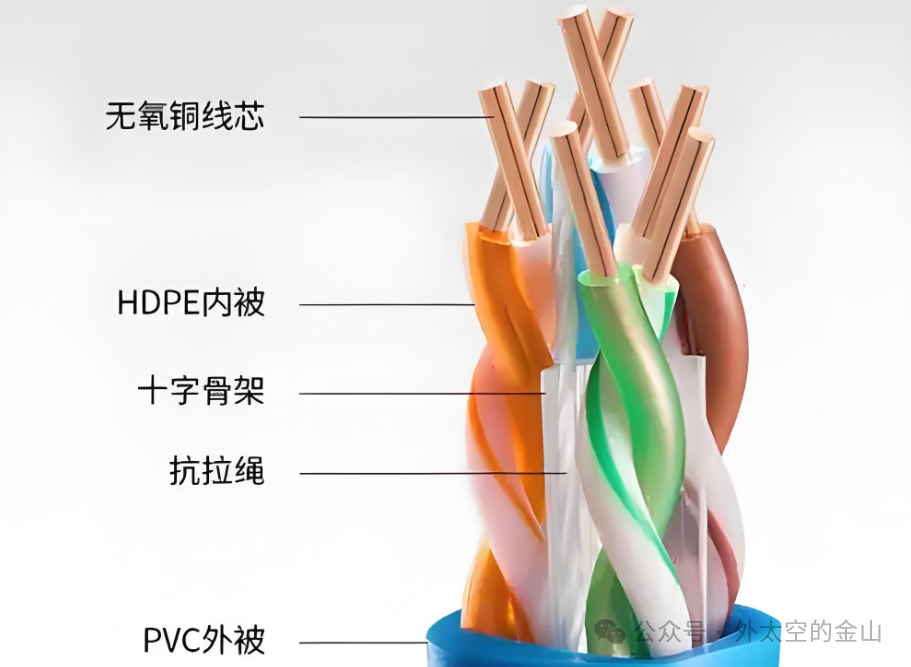

無氧銅網線是材質最好的，電阻小，傳輸遠，根據銅芯的大小，無氧銅網線可傳輸100-150米左右。

注意：在網線中，屏蔽網線會比非屏蔽網線的傳輸距離要稍微短點，屏蔽層在抵抗干擾信號時，多少會消耗網線本身的傳輸信號，導致距離較短。六類網線的傳輸距離會比五類的傳輸距離要遠。

3、雙絞線的主要分類

一類線： 主要用于傳輸語音， 用于八十年代初期，現已被標準淘汰。

二類線：傳輸帶寬為1mhz, 用于語音傳輸最高速率4mbps，常見于使用4mb令牌傳遞協議和舊的令牌網，已經淘汰。

三類線： 傳輸帶寬為16mhz, 用于語音傳輸最高速率為10mbps的數據傳輸主要用于10BASE-T 。

四類線： 傳輸帶寬為20mhz, 用于語音傳輸和最高傳輸速率為16MBPS 主要用于基于令牌網和10BASE-T/100BASE-T ，已被淘汰。

五類線（CAT5）： 該類線增加了線的密度 傳輸帶寬為100MHZ，用于語音和最高傳輸速率為100MBPS數據傳輸， 主要用于100BASE-T 和10BASE-T 網絡， 現已被超五類替代。

超五類線（CAT5E）： 衰減小 抗干擾比五類線增加了近端串音功率的測試要求，更小延時，性能得到提高。超五類線的最大帶寬為100MHZ。由此已成為目前主流網線的選擇。

六類線（CAT6）： 傳輸帶寬為250MHZ， 提供于2倍于超5類的帶寬，傳輸性能遠超過五類線，適用于傳輸速率1GBPS的應用。六類線與超五類的不同在于 改善了串擾及回波損耗方面的性能，對于新一代全雙工高速網絡，優良回波損耗性能是極重要的。

超六類線（CAT6A）： 六類線的改進版， 主要應用于萬兆位網絡中。傳輸頻率為500MHZ， 最大傳輸速率可達10GBPS，外部串擾等方面有較大的改善。

七類線： 主要是為了適應萬兆網以太網技術的應用和發展。但不再是一種非屏蔽雙絞線，而是一種屏蔽雙絞線所以傳輸速率至少可達600MHZ，可提供至少500MHZ的綜合衰減對串擾比和600MHZ整體帶寬， 傳輸速率可達10GBPS。主要應用在工程領域。

屏蔽方式：

由上往下，抗干擾能力依次加強。

UTP（Unshielded Twisted Pair，非屏蔽雙絞線）：這類是目前普通市場應用最多的布線系統線材，用于傳輸帶寬在250MHz以下，沒有特殊性能要求的普通網絡應用，整體性能符合要求、價格便宜、施工和維護方便。但此類型的性能最高極限僅支持六類網線的布線系統。

FTP（Foil Twisted Pair，鋁箔屏蔽雙絞線）：其具有使用帶寬較大、有一定抗干擾能力、減少信號衰減，回收低煙無鹵、環保的優點。

STP（Shielded Twisted Pair，獨立屏蔽雙絞線）：在芯線外增加鋁箔層，每對線都有一個鋁箔屏蔽層，目的在于減少信號的衰減。每4對線合包還有一個金屬編織屏蔽層，這已經達到七類網線的結構標準。適用于高速網絡和高保密性傳輸，可支撐未來應用更新，可以統一布線平臺，多種媒體信息共同傳輸。

SFTP（Shielded Foil Twisted Pair，雙屏蔽雙絞線）：在STP的鋁箔基礎上增加編織網，通常用鋁鎂絲編織網、鍍錫銅網，外層是PVC外被，總體說則是有兩層屏蔽層、且兩層屏蔽層之間必須有絕緣隔離。它的優勢在于有效減少環境磁場、信號干擾，內部信號衰減程度低。缺點是柔軟性差且昂貴，這種具抗干擾及高度保密傳輸的線材,適用特殊環境的專業布線工程中。

ASTP（Armour Shielded Twisted Pair，鎧裝型雙絞屏蔽網線）：是較為特殊的雙屏蔽網線，在以上雙屏蔽線的基礎上，外層為鋼帶鎧裝層，使用時，鋼帶鎧裝層兩端接地，最內層屏蔽一端接地。具有雙屏蔽線的效果外，強度較高，可用于鼠害頻繁或有防爆要求的布線系統，一般屏蔽線比非屏蔽線在成本和安裝上都會貴一些，彎曲性能稍差。但適用于一些特殊環境和屏敝系統綜合布線。大家可以在了解自身情況后合理選擇，優化成本及布線效果。

一般我們把網線買回來的時候在外層表皮會看到雙絞線的類別標識以及屏蔽方式，如類別CAT5E、CAT6、CAT6A以及屏蔽方式FTP、SFTP等。
