動機

學校的服務器，NAT上的管理權在網管，想把一些服務開放到公網上就得做內網穿透。STUN和ZeroTier太麻煩，且需要依賴別人的服務器，被排除了。自己有NAS、有公網IPv4地址、有域名，做FRP穿透是最好的選擇。

找遍全網，基本都是介紹在云主機上部署FRPS+Nginx的方案，對于家用NAS來說太麻煩；一些回答也太冗長，不簡潔、太陳舊。

原理

FRP的英文全稱是Fast Reverse Proxy，就是一種代理。

• 服務端叫FRPS，要有能偵聽公網端口的能力，且其連接公網的設備要能通過域名或固定IP被訪問到。

需偵聽一個bind_port，和一堆remote_port。把remote_port收到的數據，轉發給bind_port。

• 客戶端叫FRPC，要有能訪問公網的能力。

需訪問FRPS的bind_port，根據收到的內容，代理到指定的local_ip和local_port。

• 用戶端訪問FRPS的remote_port，就等同于訪問各local_ip的local_port。

可見，其本質是由于客戶端缺少偵聽公網端口的能力，FRP就在服務端開放這些端口（remote_port），并通過bind_port這個通道讓客戶端自己把所需的服務代理到內網。整個系統對外開放的總端口數并沒有減少，至少還增加了一個bind_port。

配置說明

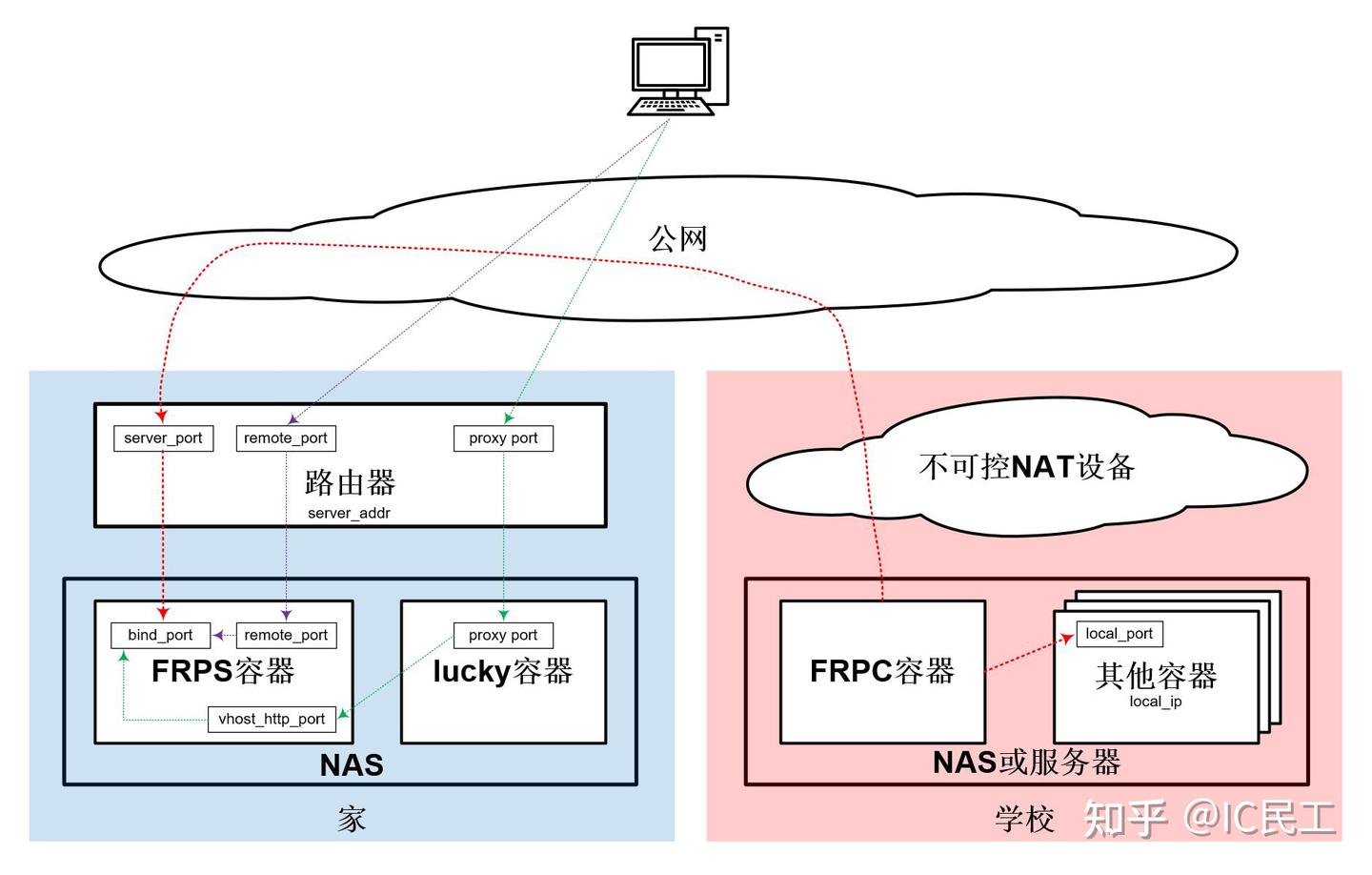

網絡拓撲圖如下所示，家里的NAT均可控，學校的NAT不可控。其中，綠色虛線代表HTTPS的訪問通道；紫色的虛線代表TCP、UDP等普通應用的訪問通道；紅色虛線代表固有通道。

?

NAT的配置

需要把FRPC上指定使用的端口在家庭路由器上做端口轉發，轉發到NAS；再把NAS上的這些端口轉發給容器。

FRPC上配置的server_port最終轉發到FRPS上配置的bind_port，FRPC上配置的remote_port最終也要能轉發到FRPS上。

lucky反向代理的使用

lucky是個好東西，不光可以做泛域名的DDNS和SSL證書，還能做子域名的泛域名DDNS、SSL證書和反向代理。這里我們先設置*.university.example.com的DDNS，再設置*.university.example.com的SSL證書，最后把https://*.university.example.com:6666（proxy port）代理到http://frps_ip:8080（vhost_http_port）。以上，就完成了擁有SSL證書的泛子域名反向代理。

FRP上的配置

TCP、UDP等穿透很簡單，把remote_port和local_ip+local_port建立聯系即可。

HTTP的穿透，需要配合FRP上的代理功能。FRPS上，指定泛域名subdomain_host = university.example.com；FRPC上， 根據不同的subdomain選擇對應的local_ip和local_port。由于FRPS和FRPC之間是HTTP明文傳輸，開啟了加密use_encryption；其實FRP還支持雙端SSL認證，太麻煩就沒搞（誰會沒事閑的攻擊我呢？哈哈）。

下面給出4份配置文件，配合網絡拓撲圖一看就懂。

服務端配置

docker-compose.yaml

version: '3.3'
services:
  frps:
    image: snowdreamtech/frps
    environment:
      TZ: Asia/Shanghai
    restart: unless-stopped
    ports:
      - "7070:7070" # dashboard
      - "8000:8000" # bind
      - "8001:8001" # App 1
      - "8002:8002" # App 2
      - "8080:8080" # http
    volumes:
      - ./frps.toml:/etc/frp/frps.toml

配置文件frps.toml

這里要注意，最新版的服務端和客戶端的配置文件擴展名不再是.ini，而是.toml 。

[common]
bind_port       = 8000
token           = PrNnmRqYrsSLpWpmTFBBsdCphHqtfFGk
# HTTP協議相關
vhost_http_port = 8080
subdomain_host  = university.example.com
# 以下為看板端口和用戶/密碼，非必須
dashboard_user  = admin
dashboard_pwd   = 123456
dashboard_port  = 7070

客戶端配置

docker-compose.yaml

version: '3.3'
services:
  frpc:
    image: snowdreamtech/frpc
    environment:
      TZ: Asia/Shanghai
    restart: unless-stopped
    ports:
      - "7070:7070" # dashboard
    volumes:
      - ./frpc.toml:/etc/frp/frpc.toml

配置文件frpc.toml

[common]
server_addr = cloud.example.com
server_port = 8000
token = PrNnmRqYrsSLpWpmTFBBsdCphHqtfFGk # 和服務端的token一致
# 指定可用的域名服務器以訪問公網，特定環境下可能需要
dns_server = 114.114.114.114
[App 1]
type           = tcp
local_ip       = 192.168.1.2
local_port     = 5901
remote_port    = 8001
[App 2]
type           = tcp
local_ip       = 192.168.1.3
local_port     = 3389
remote_port    = 8002
[Gitlab]
type           = http
local_ip       = 192.168.1.10
local_port     = 8080
subdomain      = gitlab
use_encryption = true
[iKuai]
type           = http
local_ip       = 192.168.1.11
local_port     = 80
subdomain      = gw
use_encryption = true
# 以下為看板端口和用戶/密碼，非必須
admin_port = 7070
admin_user = admin
admin_pwd  = 123456

效果

App 1：訪問cloud.example.com的tcp 8001端口，被穿透到學校內網的192.168.1.2的tcp 5901端口。

App 2：訪問cloud.example.com的tcp 8002端口，被穿透到學校內網的192.168.1.3的tcp 3389端口。

GitLab HTTP：訪問https://gitlab.university.example.com:6666，被穿透到學校內網的http://192.168.1.10:8080。

iKuai HTTP：訪問https://gw.university.example.com:6666，被穿透到學校內網的http://192.168.1.11:80。

貢獻

本文通過圖文介紹了FRP內網穿透的原理，提出了一種在NAT環境下利用docker-compose一鍵部署FRPS和FRPC容器進行內網穿透的方案。配合lucky反向代理，實現了低代碼構建基于泛子域名、帶SSL證書的HTTP內網穿透。
