前言

看過我以往文章的小伙伴可能會發現，我的大部分文章都有很多配圖。我的文章風格是圖文相結合，更便于大家理解。

最近有很多小伙伴發私信問我：文章中的圖是用什么工具畫的。他們覺得我畫的圖風格挺小清新的，能夠讓人眼前一亮。

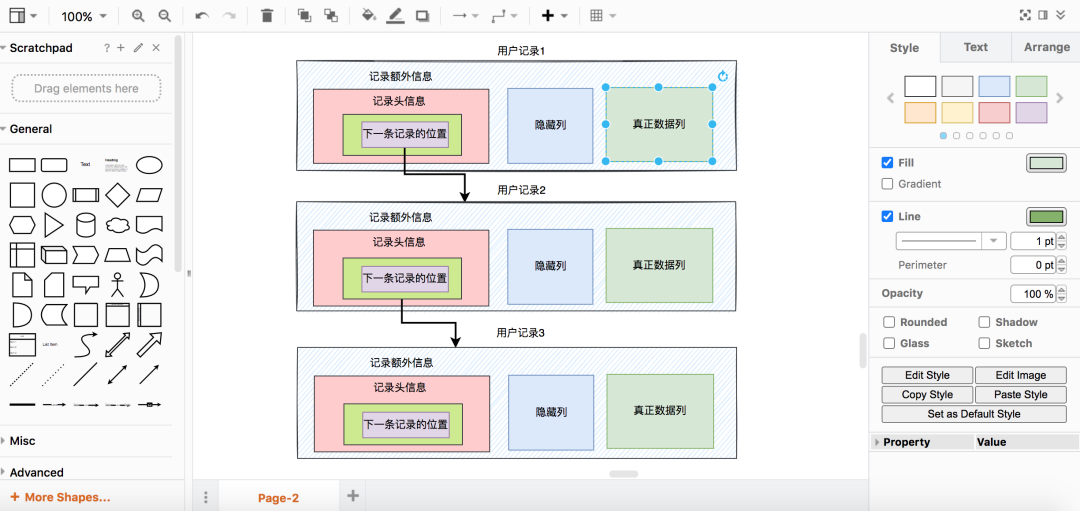

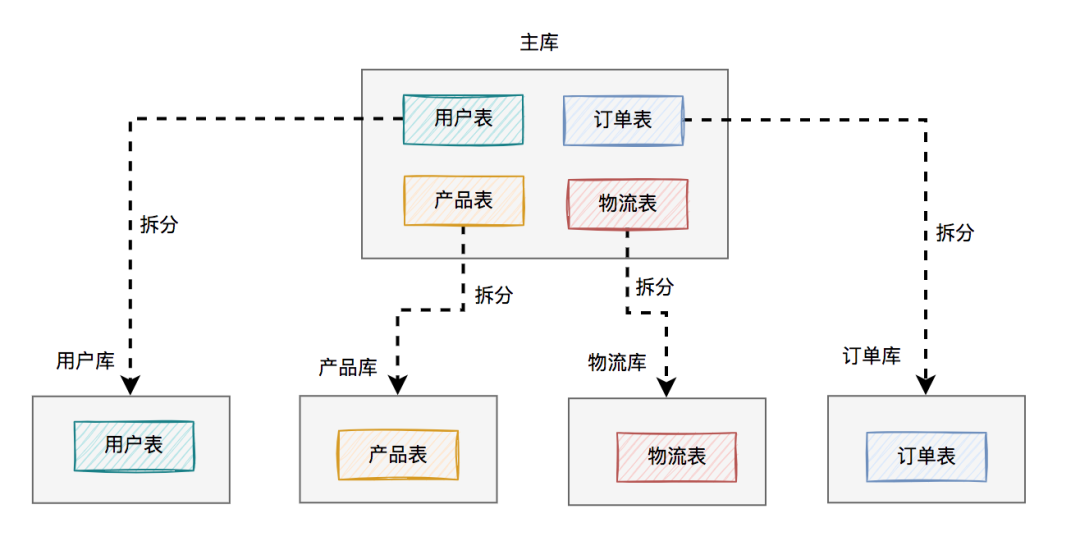

先上幾張圖讓大家看看效果：

說實話，問我的人太多了，我真的沒法一個個回復。同時問我的人多，也恰恰說明了這個工具的優秀。

今天特地寫一篇介紹畫圖工具的文章，給有需要的朋友一個參考。

1. 用什么畫的圖？

對于畫流程圖的工具，之前大家用得比較多的可能是：visio和process on了。

visio是微軟的一款畫圖軟件，需要在電腦上安裝，正版軟件是付費的，但網上也可以搜到很多破解版。它是我用過的最早的畫流程圖工具了，后面使用mac電腦辦公之后，就沒有用過它了，之前覺得它跨電腦辦公有點不方便。

process on是一款免費在線畫圖工具，功能非常強大。除了常規的各種流程圖之外，對于思維導圖支持也非常友好。但有個缺點是只能免費保存最近9張圖，想保留更多的圖，需要付費升級。

前面的兩款畫圖工具，說到底還是收費的，對于喜歡白嫖的我們來說，有點無法接受。那么，有沒有一款免費、在線、功能強大的畫流程圖的工具呢？

答：有，可以使用：diagrams。

沒錯，我文章中的圖都是用diagrams畫出來的，也可以叫它：draw.io，它已經成為了我畫圖首選工具。

這款畫圖工具的官網地址是：https://app.diagrams.net/，它的前身是：https://draw.io/。這兩個url都能訪問。

同時它也提供了離線版的畫圖軟件，大家可以自己下載diagrams的安裝軟件，不過有個壞處是它是收費的。

所以，我用的最多的還是在線版的。

2. 如何進入畫圖界面？

從上面已經知道，我的文章都是用diagrams畫流程圖的。

但如何進入diagrams的畫圖界面呢？

在瀏覽器上輸入diagrams的官網地址，我平時喜歡輸入：https://draw.io/，因?yàn)樗容^好記。

第一次訪問的時候有點慢，因?yàn)樗跏蓟恍〇|西。

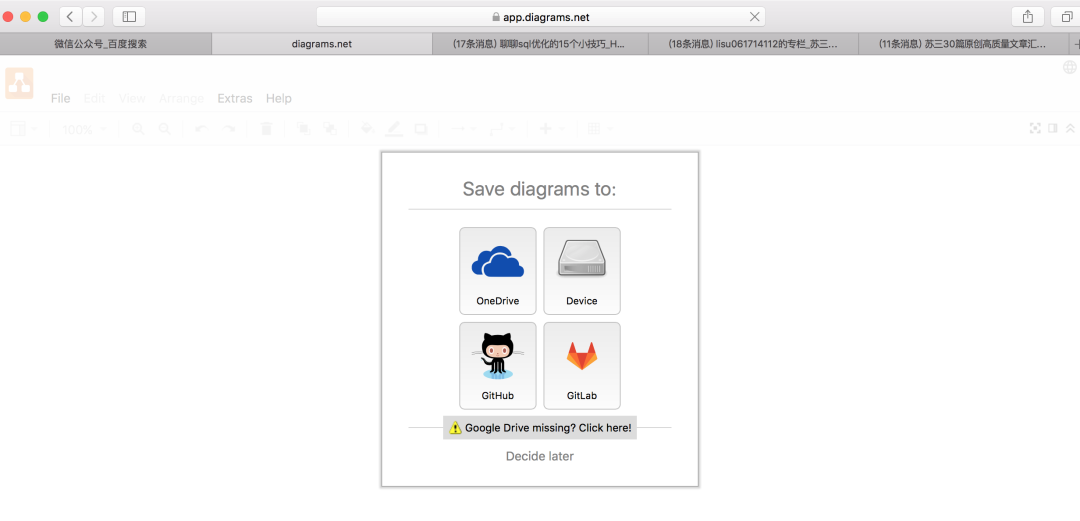

接下來，會彈出一個窗口，讓我們選擇畫的圖，需要保存到哪里。

它主要支持四種：

1. OneDrive：即云
2. Device：即設備
3. Github
4. Gitlab

我目前為了圖方便，用的最多的是Device，它可以把畫的圖保存到本地電腦，也可以從本地電腦導入已有的圖。

其實如果可以的話，把圖保存到Github，也是個不錯的選擇。

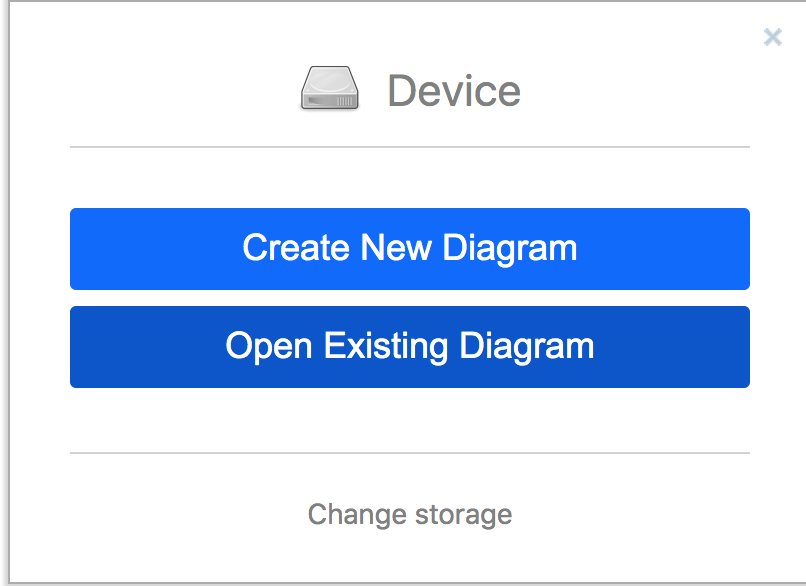

接下來，會彈出一個窗口，讓你選擇是Create New Diagram（創建新流程圖），還是選擇Open Existing Diagram（打開已有的流程圖）。

我們第一次進來，當然是選擇創建新流程圖了。

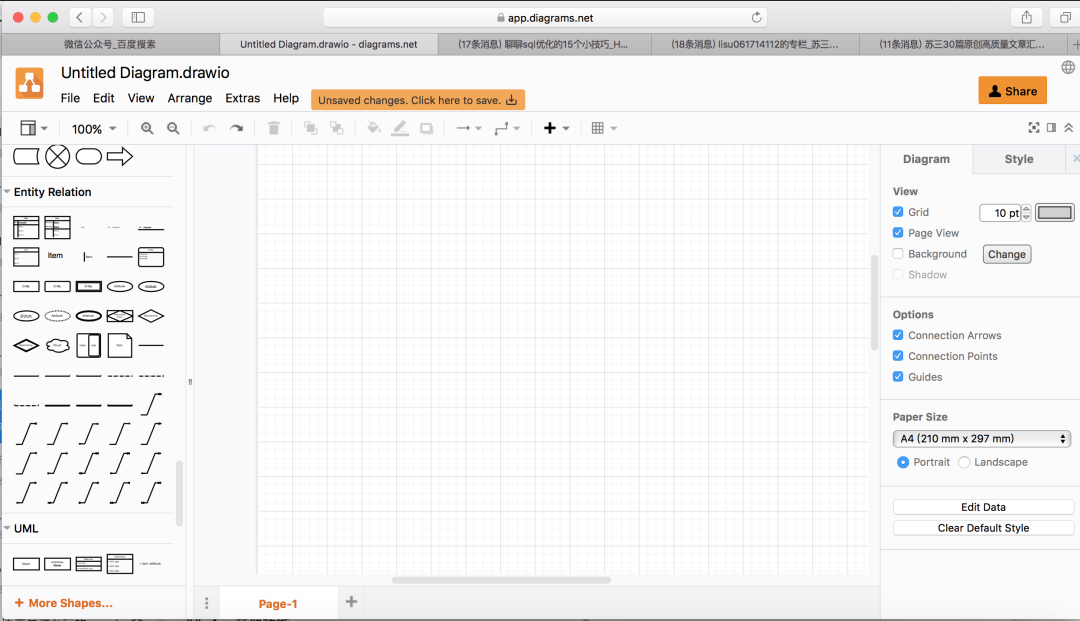

然后，進入了畫流程圖的主界面：

3 畫圖界面的組成部分

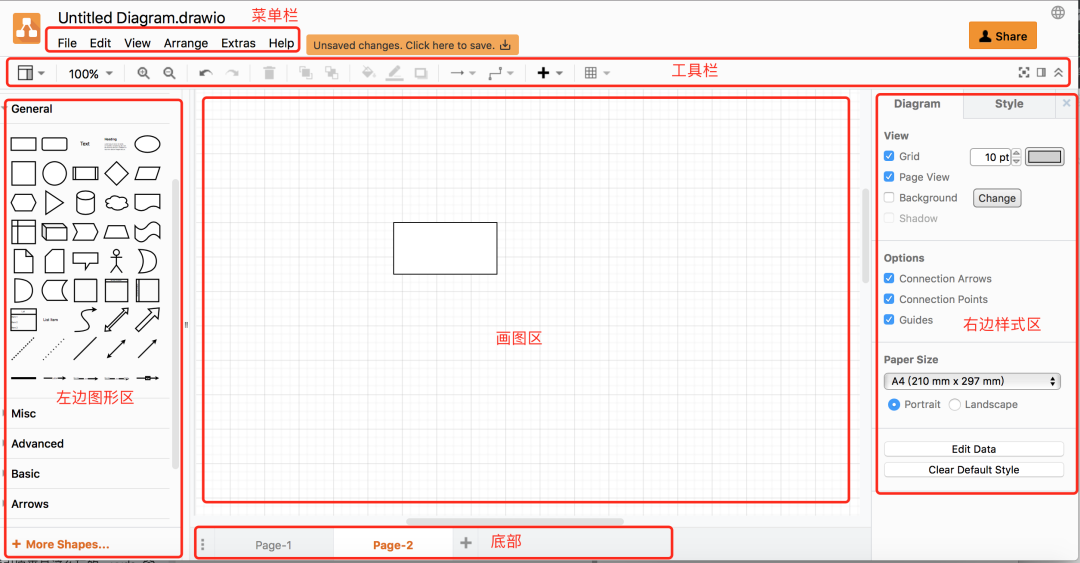

diagrams的工作界面主要是由以下幾個部分組成：

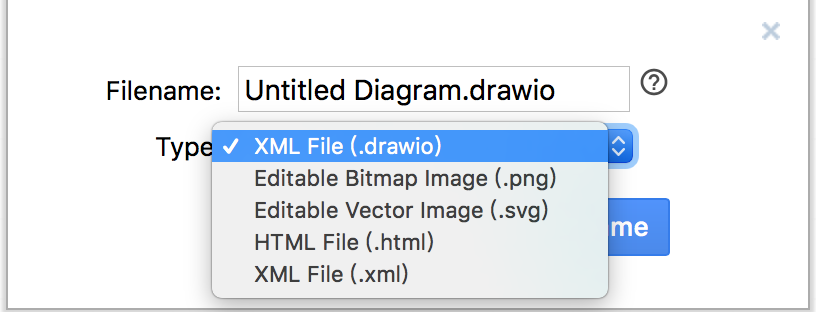

此外，在這里順便說一句，如果你想修改流程圖名稱的話，可以雙擊左上角的：Untitled Diagram.drawio這幾個字，會彈出如下窗口：

在這個窗口中可以修改流程圖的名稱和文件類型，默認是.drawio格式的。

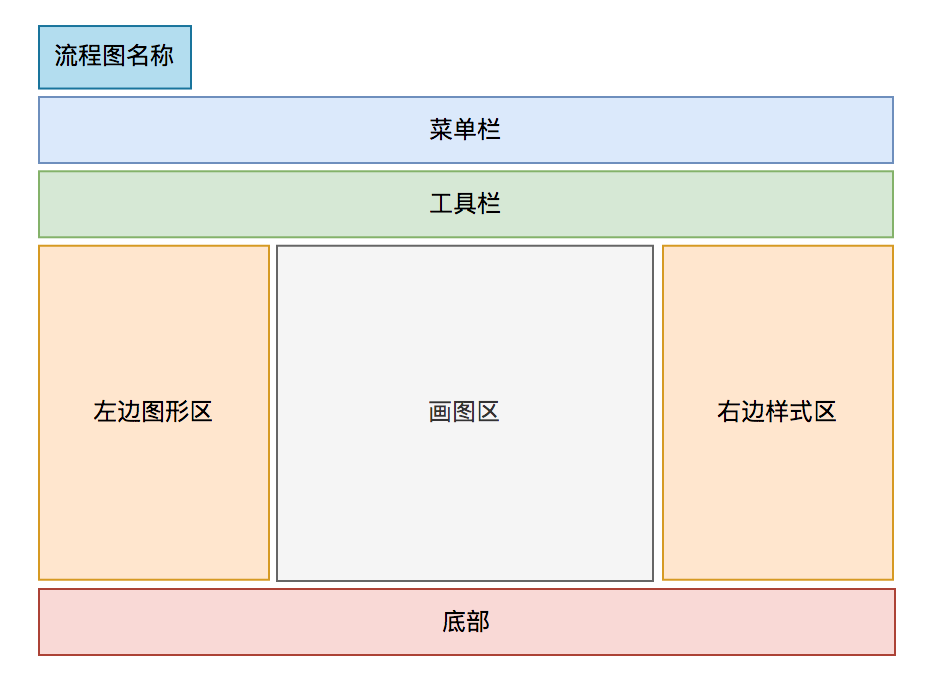

下面用一張圖總結一下，diagrams的工作界面主要組成部分：

3.1 菜單欄

• File菜單：包含了一系列的文件操作，包括：新建、打開文件、打開最近的文件、保存文件、另存為文件、分享文件、重命名、拷貝文件、導入、導出、打印、關閉等。
• Edit菜單：包含了一系列工作區的操作，包括：回退、撤回、剪切、復制、粘貼、刪除、查找、替換、編輯、編輯屬性、選擇、全選等。
• View菜單：包含了一系列的視圖操作，包括：恢復默認布局、大綱視圖、圖層、標簽、網格、滾動條、全屏等。
• Arrange菜單：包含了一系列圖形排列操作，包含：在前面、在后面、插入圖形、對齊等。
• Extras菜單：包含了一系列額外的操作，包含：主題、展開、收縮、插件、編輯畫圖區、配置等。
• Help菜單：主要包含一系列全局的操作，包含：搜索、快捷鍵、關于等。

3.2 工具欄

工具欄中包含了一些常用的功能，比如：圖片尺寸、放大、縮小、退回、撤銷、刪除、在前、在后、背景色、字體顏色、連接、陰影、添加表格、添加圖形、全屏、展開、收縮等。

這些功能真的太實用了。

3.3 左邊圖形區

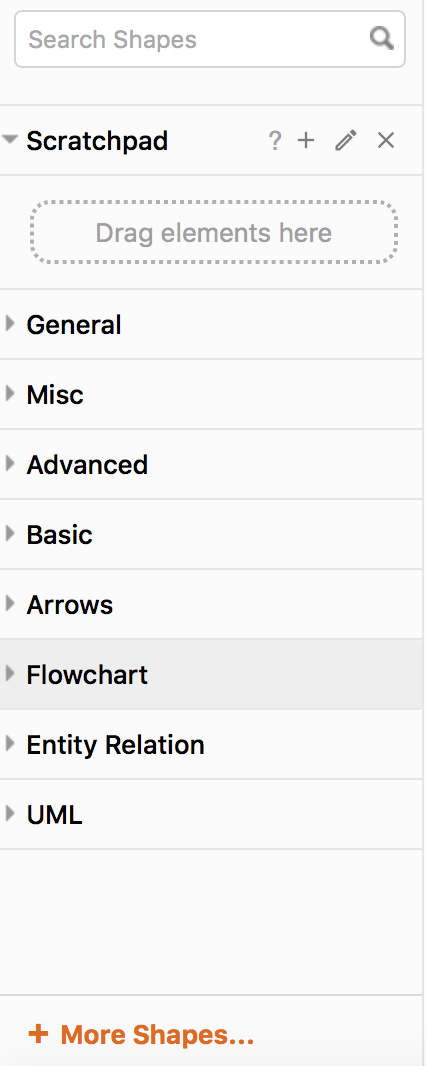

這個區域可以選擇我們畫圖時，需要的圖形，默認有這7類圖形。

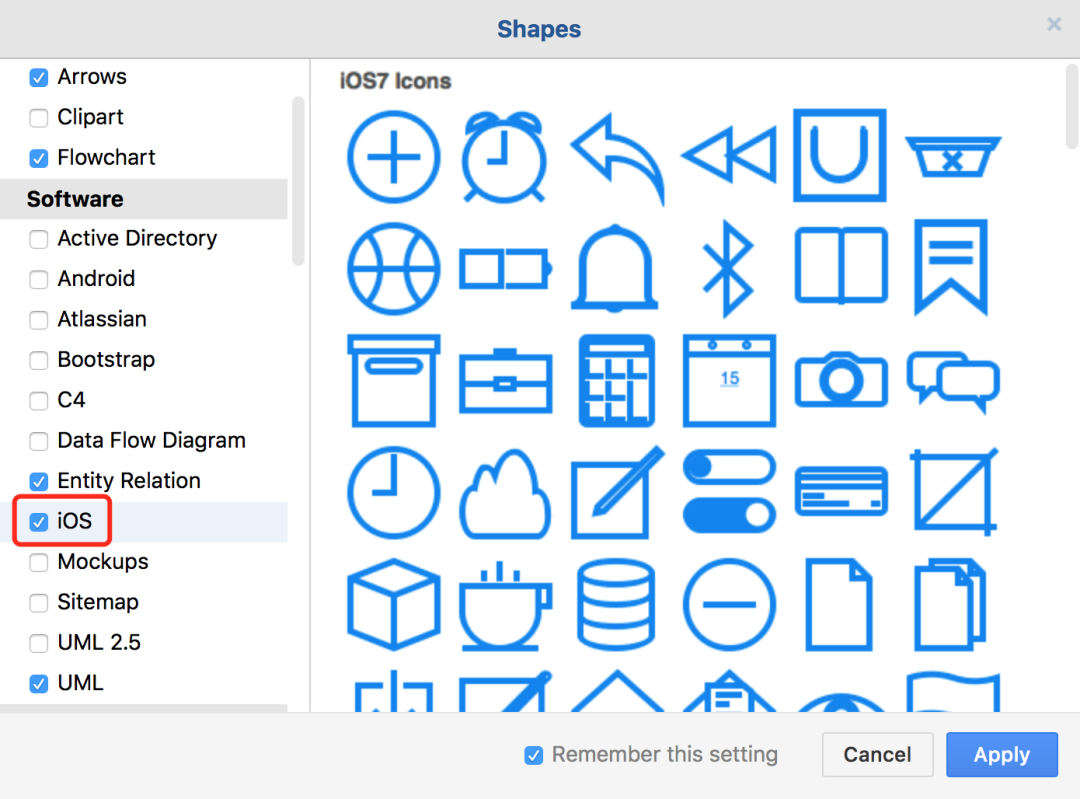

如果不滿足要求，可以點擊 More Shapes 按鈕，選擇更多類型。

上圖中我另外加了IOS類的圖形。

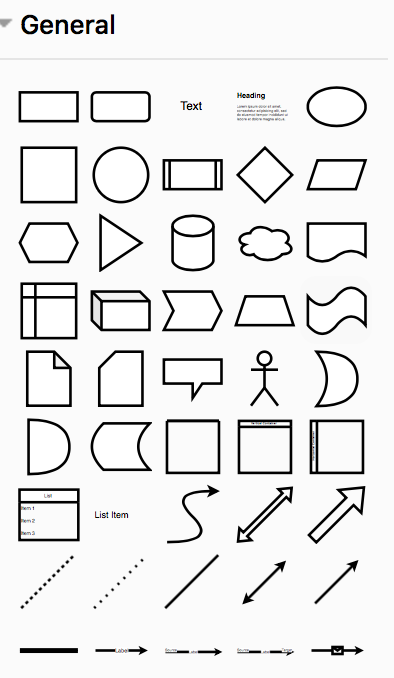

我個人喜歡使用General類的圖形：

里面常用的圖形都有，畫一般的流程圖是夠用的。當然你也可以根據個人喜歡，選擇更多的類型畫圖。

3.4 畫圖區

畫圖區是最重要的地方了，你的流程圖是在這片區域完成的。

你可以在左邊的圖形區選擇好圖形之后，用鼠標拖到畫圖區。也可以直接在畫圖區復制已有的圖形。

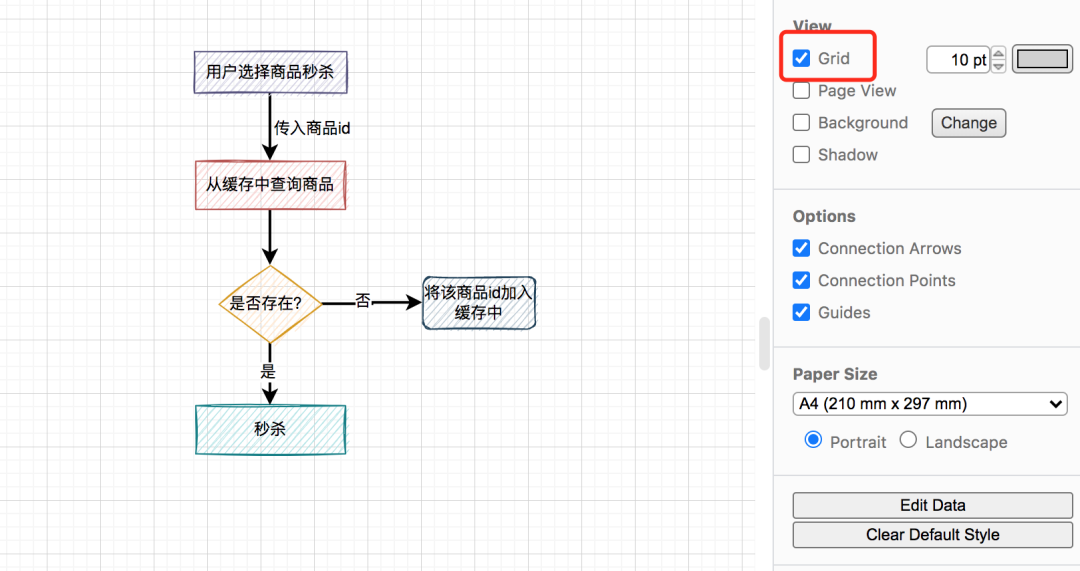

還可以加網格：

右鍵空白的地方，會出現一些操作選項：

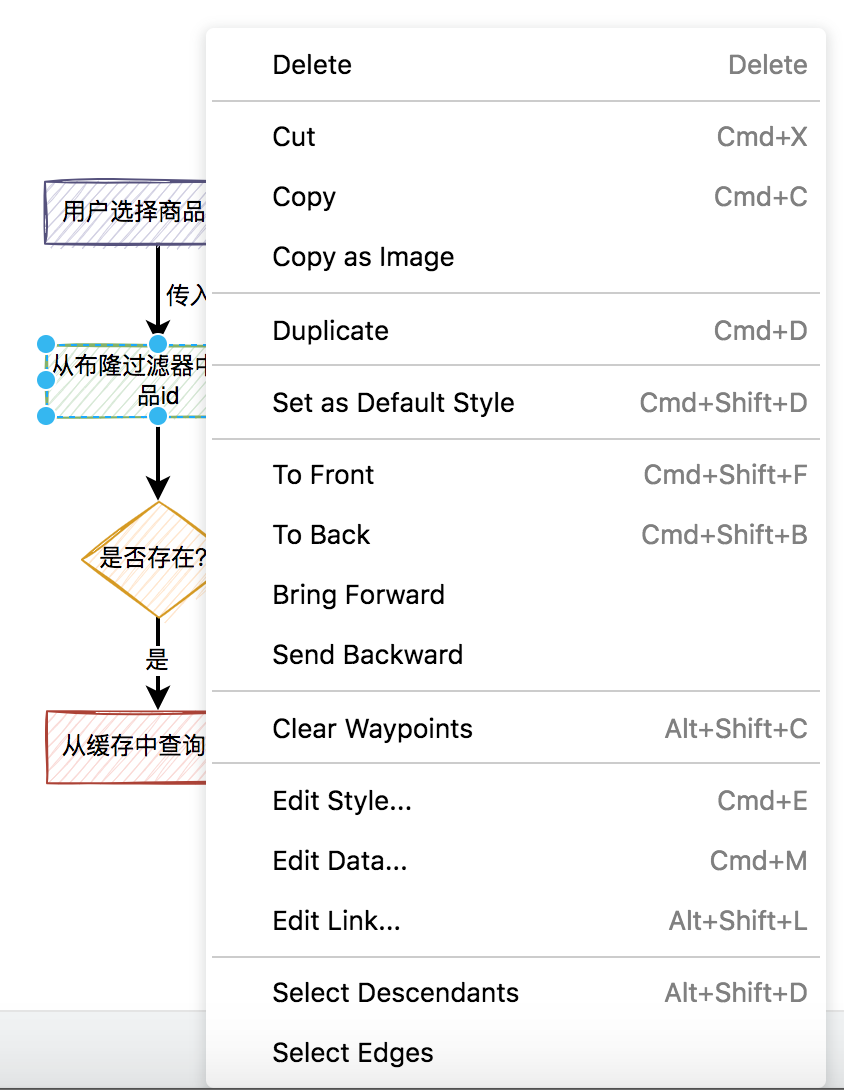

右鍵某個具體圖形，會出現一些圖形相關的選項：

3.5 右邊樣式區

右邊樣式區可以說是diagrams的靈魂。

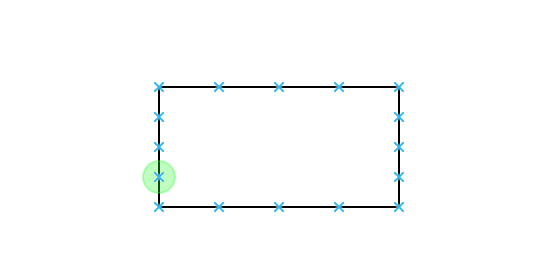

選擇的圖形，在畫圖區默認是這樣的：

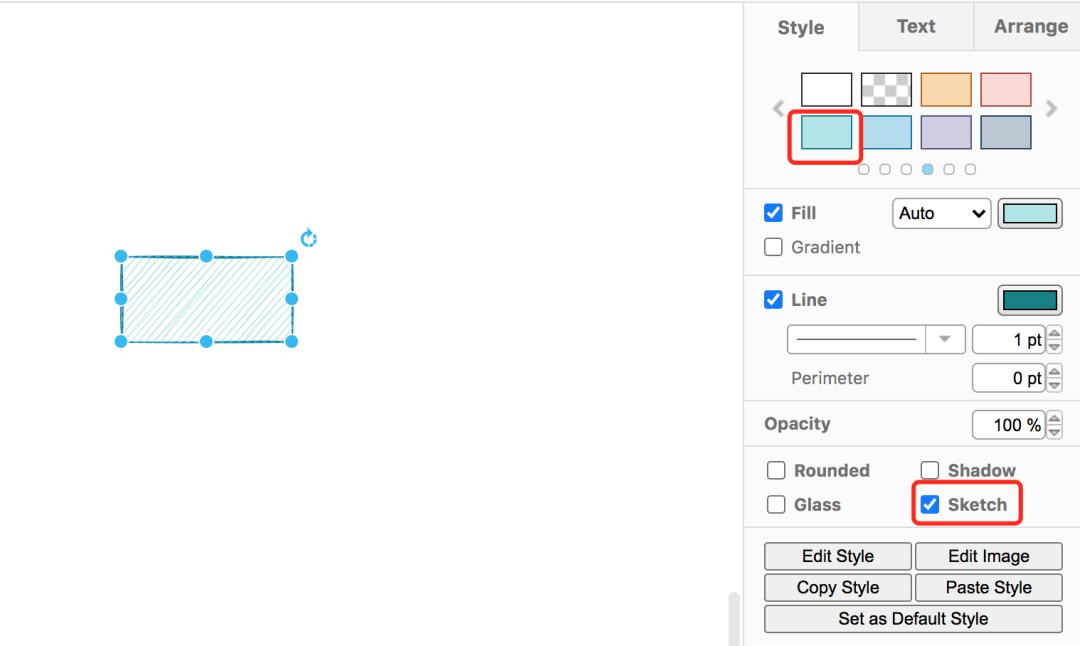

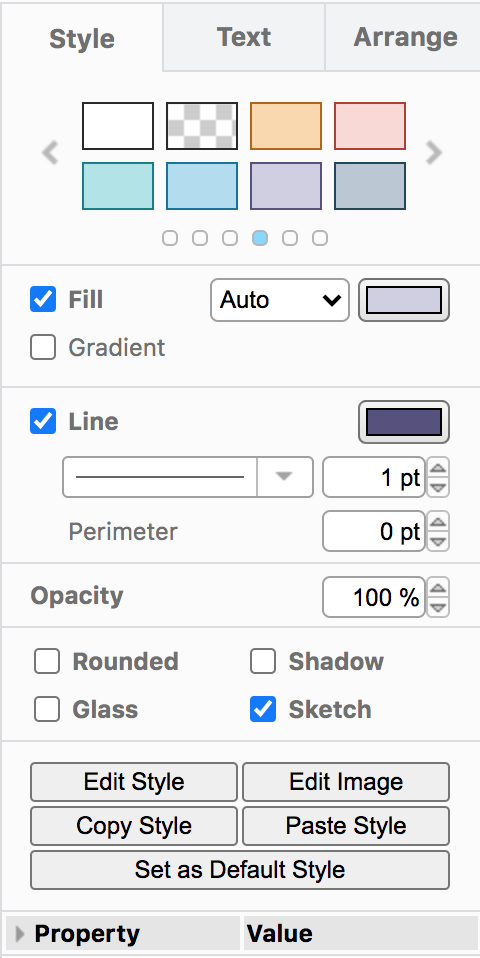

一眼看過去，顯得非常單調。但如果在右邊樣式區，我加了一些樣式之后，圖形馬上變得不一樣了。

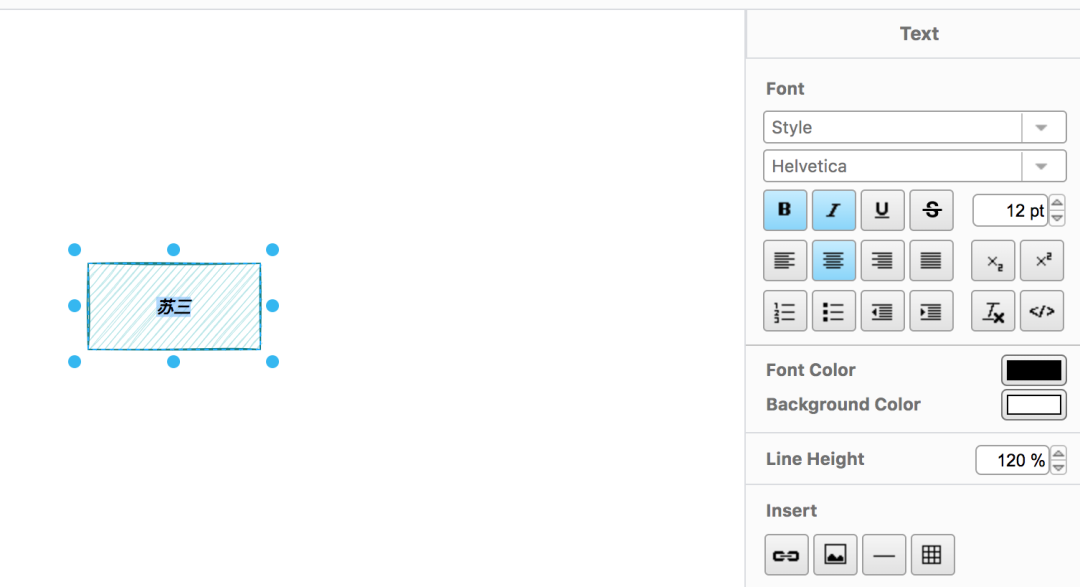

對于文本樣式也有挺多功能可以設置的：

3.6 底部

底部主要展示的是每頁的名稱。

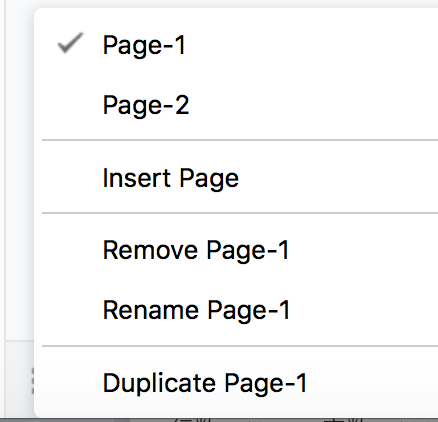

點擊左側三個點：

可以切換、插入、刪除和重命名頁面。

點擊右側的加號：

可以立刻新增頁面。

我們每次畫圖需要在某個頁面上操作。但如果你需要畫的圖很多，可以使用頁進行歸類，方面今后維護。不太建議，一頁上畫的圖太多，不然畫圖時會非?？?。

總結

本文主要介紹了diagrams畫圖工具，它是一款免費的在線畫圖工具，也叫做draw.io。它的功能非常強大，包括：菜單欄、工具欄、左邊圖形區、畫圖區、右邊樣式區、底部等。

同時還介紹了如何進入畫圖區。

當然本文只是拋磚引玉，給大家介紹了diagrams的一小部分功能。它的強大之處，需要大家自己多動手摸索。

下面用一張圖給大家展示一下，我是如何使用diagrams畫圖的：

?
